自动变速箱阀体总成拆卸与安装（教程图解）

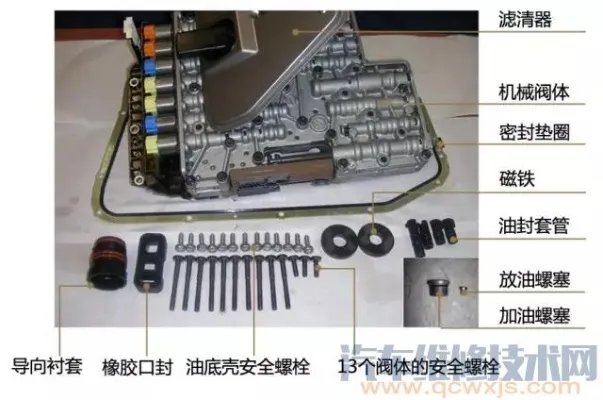

更换阀体所需要拆卸的零部件

拆卸自动变速箱阀体总成所需专用工具

（汽车维修技术网 原创 https://www.QcwxJs.com/)

✑ 拆装油封套管的

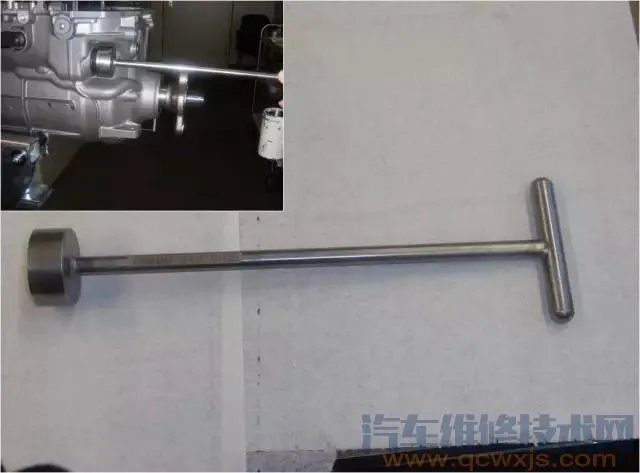

✑ 拆装变速器插头导向衬套的专用工具

✑ 安装换档杆密封圈的专用工具

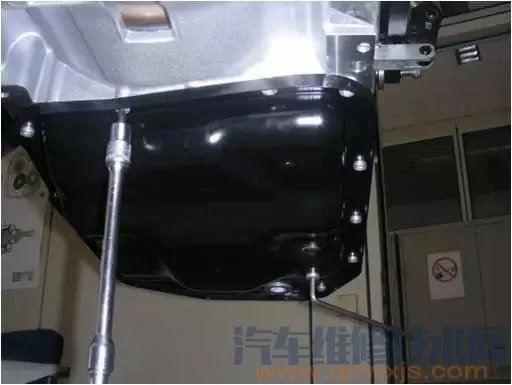

✑ 放油并拆卸油底壳

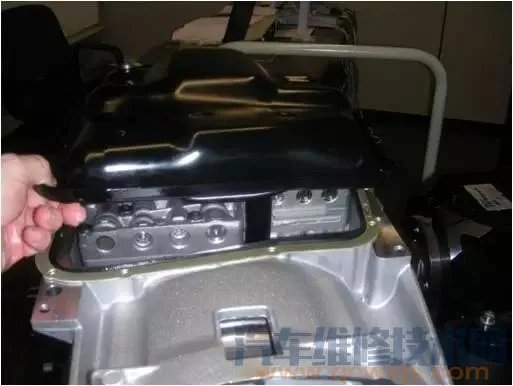

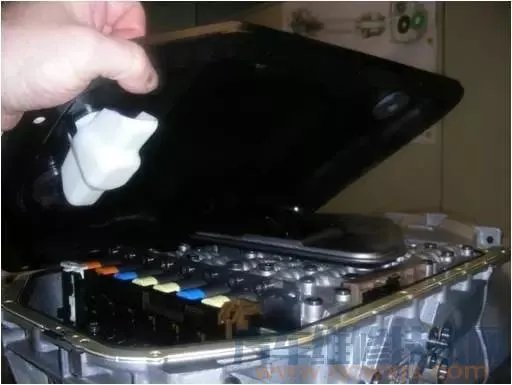

✑ 取下油底壳及密封垫圈

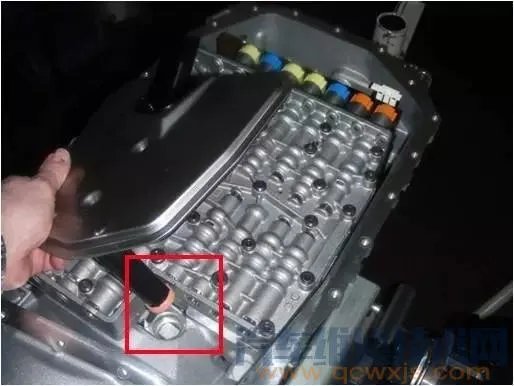

✑ 取下滤清器—注意密封圈

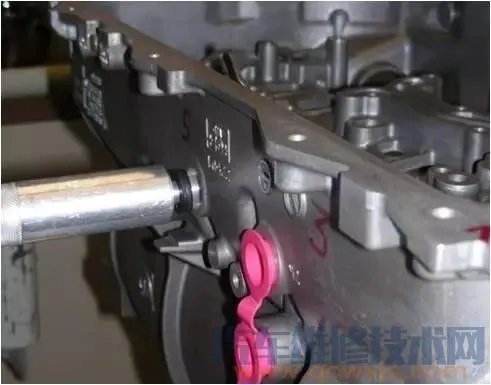

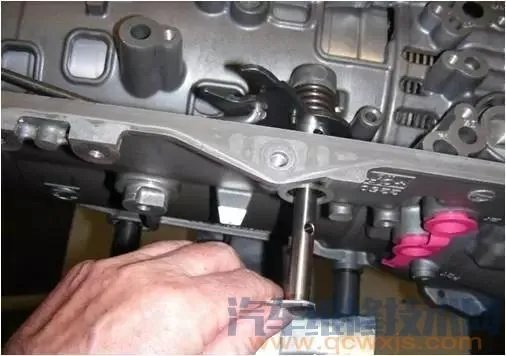

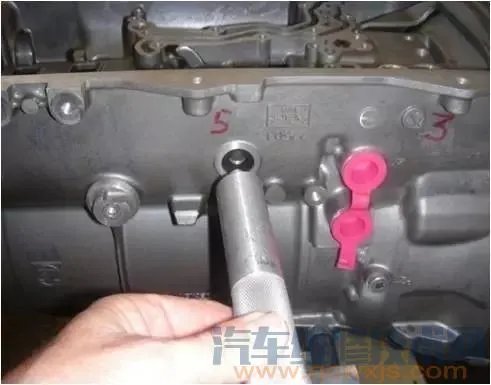

✑ 用专用工具 拆下变速器导向衬套

✑ 选择长螺栓拆卸阀体总成www.QcwxjS.com

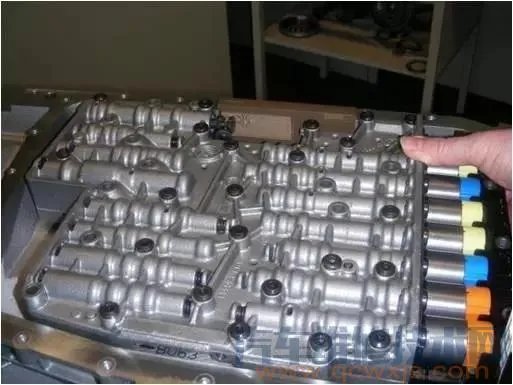

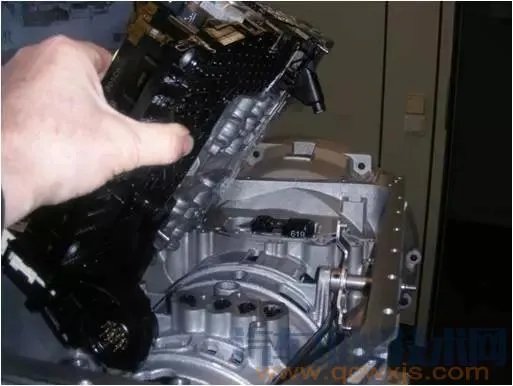

✑ 取下阀体总成

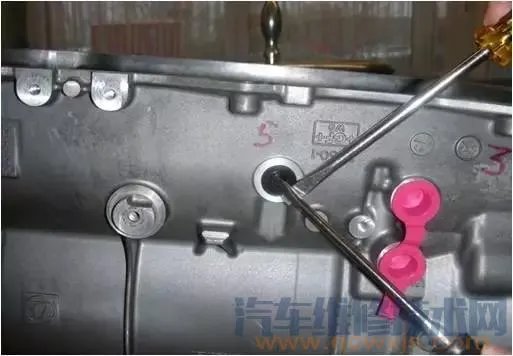

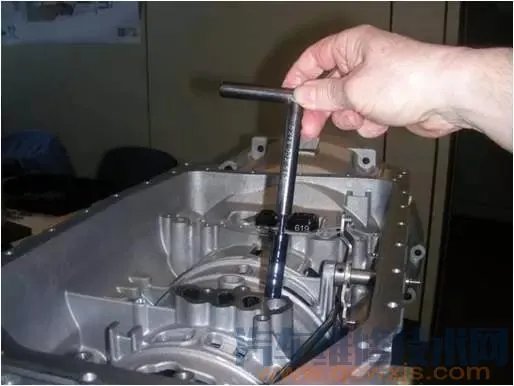

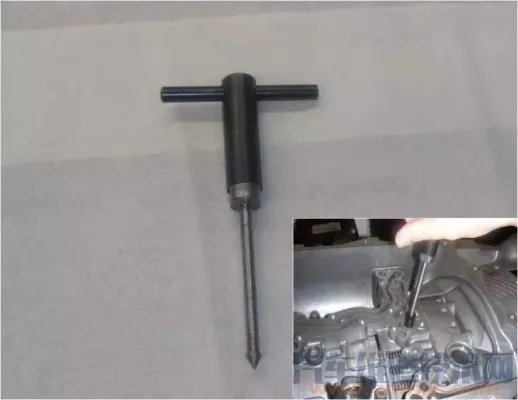

✑ 用专用工具取出4个密封套管

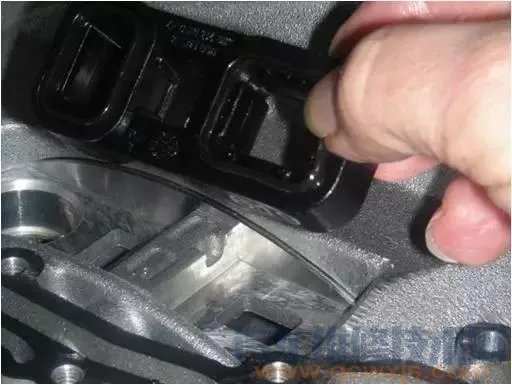

✑ 取下橡胶口封

换档杆密封圈的更换步骤

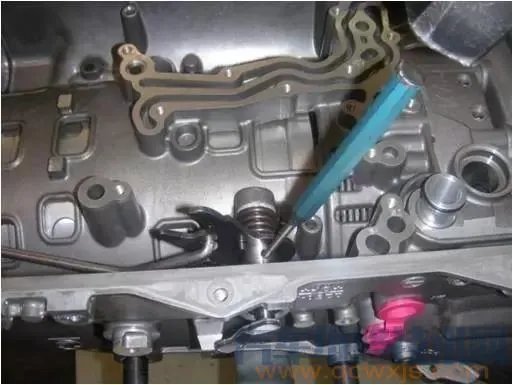

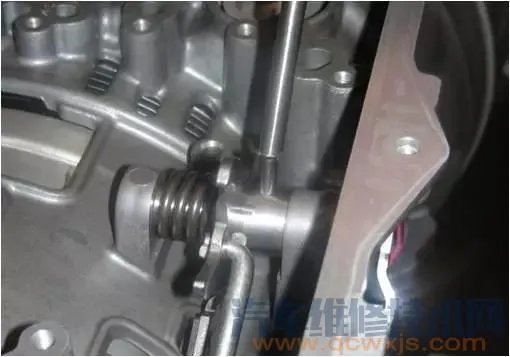

✑ 取下换档杆的锁销

✑ 取出换档杆

✑ 取下换档杆的密封圈

✑ 用专用工具安装新的油封

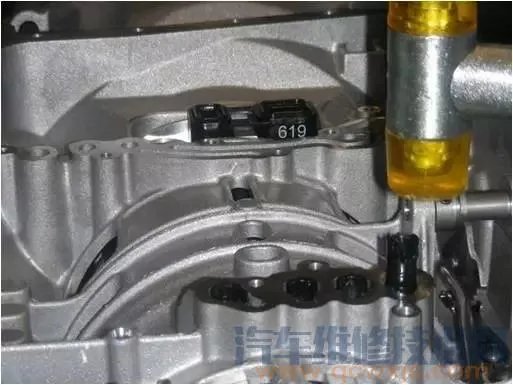

✑ 安装换档连杆，重新打入锁销

✑ 分别安装4个制动器或离合器密封套管，注意由于长短的区别，所以安装位置也是不同的。

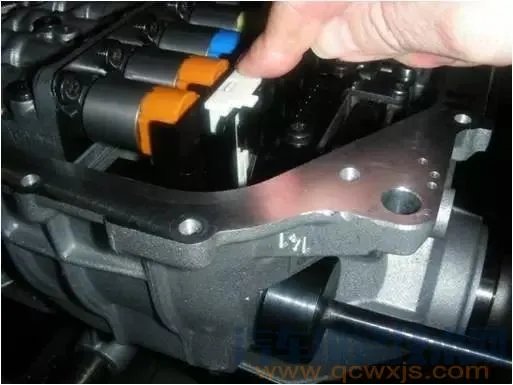

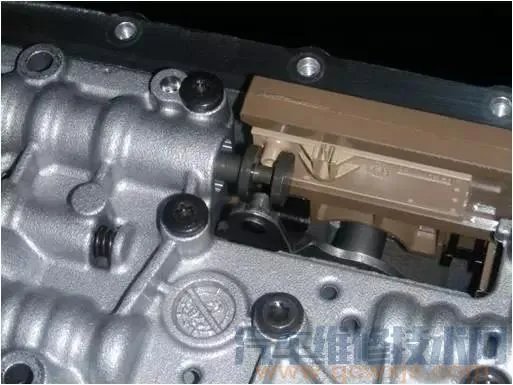

✑ 安装阀体总成时注意将换档传感器的锁销安装到位。

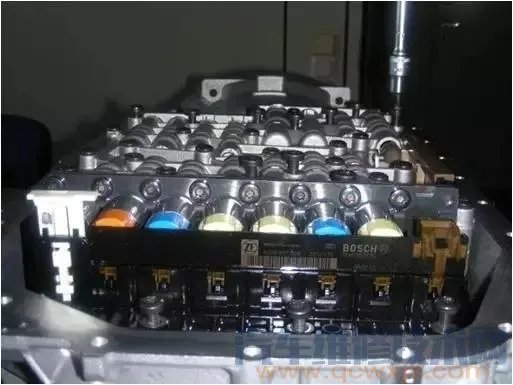

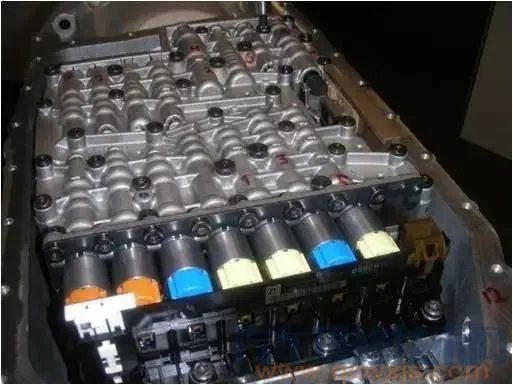

✑ 13个螺栓将阀体安装到位，注意在最后安装时不要拧到底，要留有一点移动量。

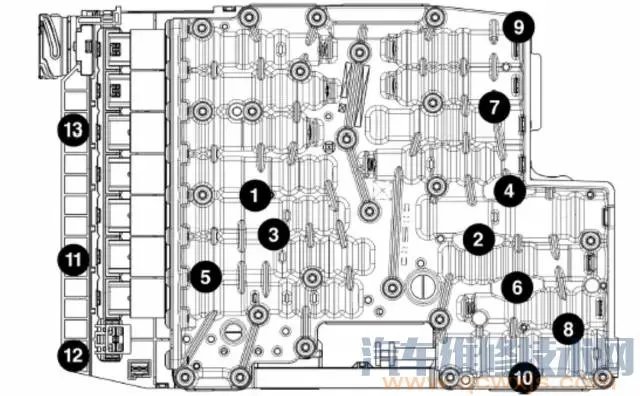

✑ 拆装阀体的螺栓位置及编号

✑ 阀体上有两个定位销，请安装到位

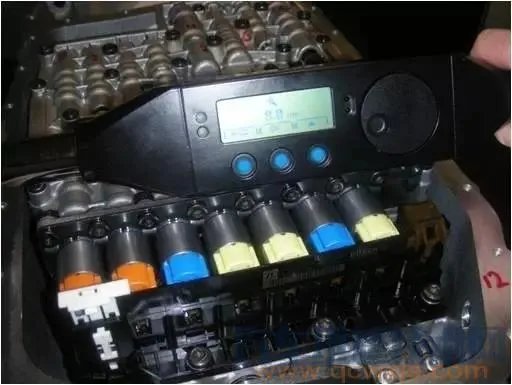

✑ 注意扭矩要求 8 Nm

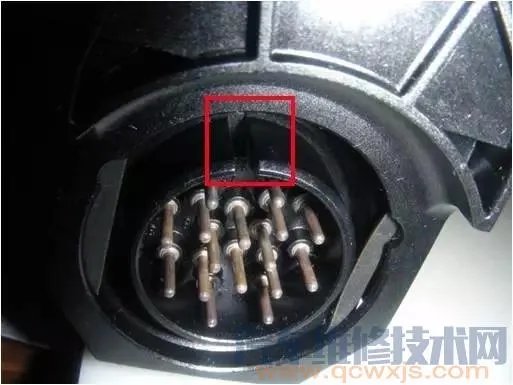

✑ 在安装时导向套管时注意定位销的位置，否则会造成安装不到位，导致变速器出现间隙故障。

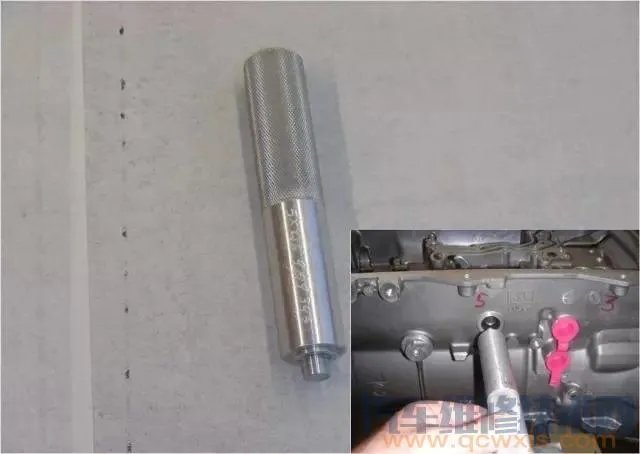

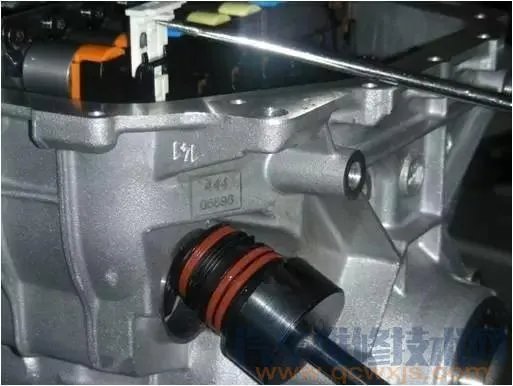

✑ 用专用工具换上新的导向衬套，并确保安装到位

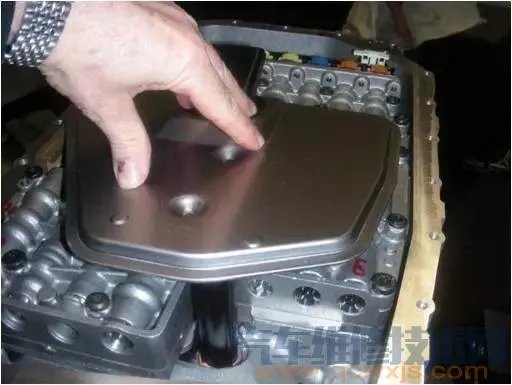

✑ 用手将滤清器安装到位

✑ 装好油底壳的密封垫圈

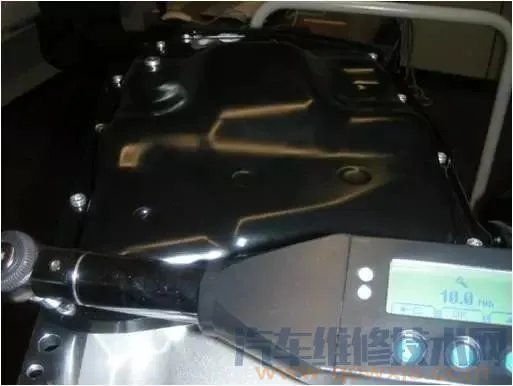

✑ 按顺序拧紧油底壳螺栓 (10 Nm)

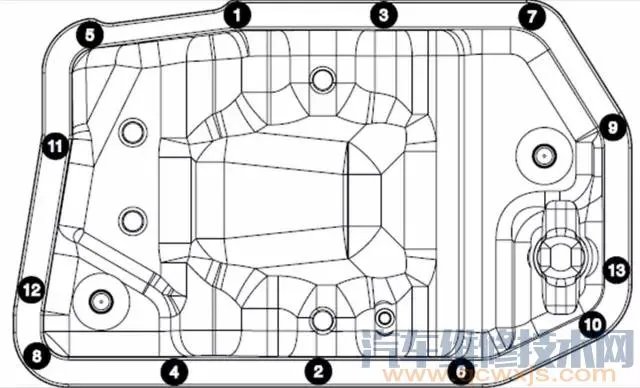

✑ 螺栓拧紧顺序

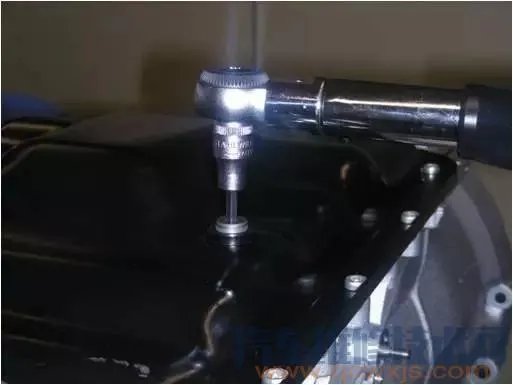

✑ 安装放油螺塞 (12 Nm)

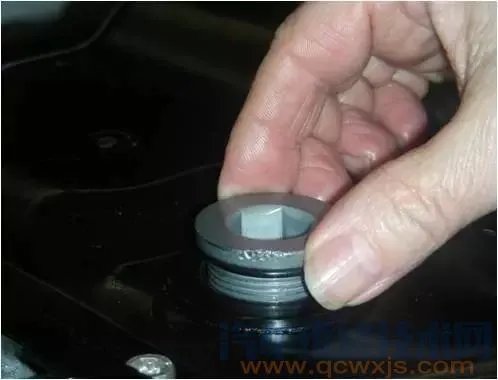

安装加油螺塞
